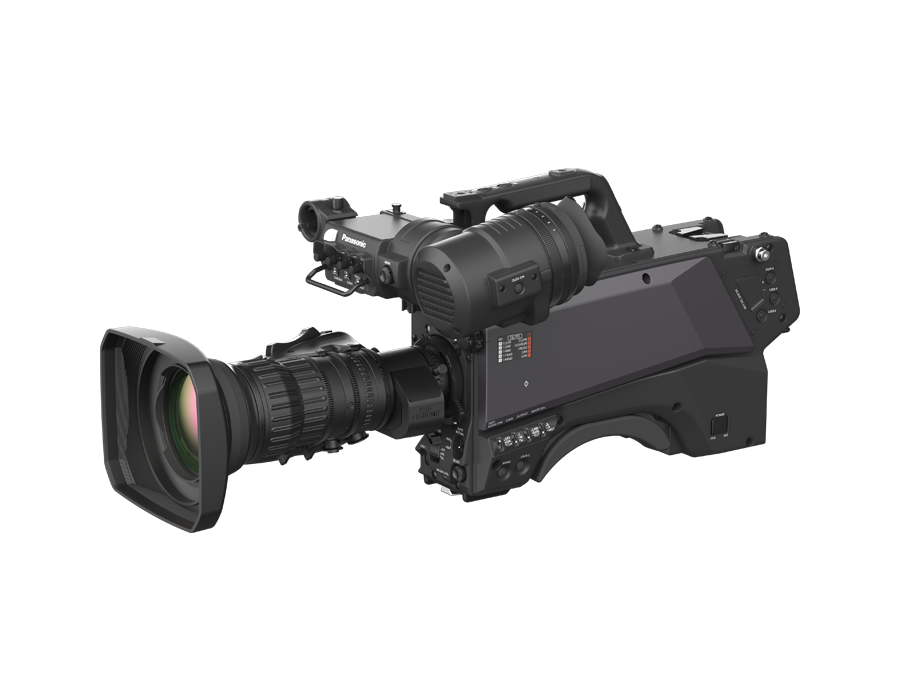

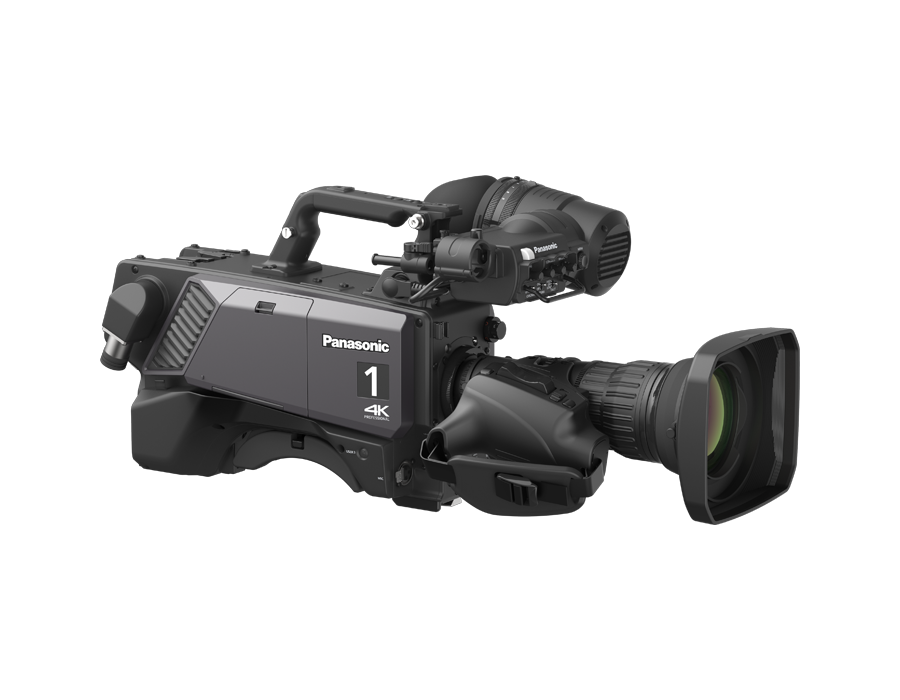

Panasonic AK-UCX100 4K HDR 12G-SDI Studio Camera
AK-UCX100Brand: PANASONIC
Nu exista manuale disponibile pentru acest produs.
Noua camera de studio Panasonic 4K AK-UCX100 este complet echipata pentru a satisface cerintele productiei live in era IP, inclusiv munca in studio, transmisiunile sportive si productiile scenice. Calitatea superioara a imaginii este obtinuta cu 2.000 de linii TV, o gama dinamica larga si o gama larga de culori datorita tehnologiei High Dynamic Range (HDR) (inclusiv format HLG) bazata pe standardul BT.2020. AK-UCX100 poate fi operat ca un cap de camera autonom, fara a necesita o unitate de control a camerei (CCU), si suporta o varietate de standarde IP, inclusiv SMPTE ST 2110, NDI® High Bandwidth si SRT, precum si 12G-SDI (x2). SMPTE ST 2110 permite redundanta retelei si accepta JPEG XS pentru transmisii cu latenta redusa, asigurand o calitate video fara pierderi vizuale si o functionare IP foarte stabila.
Atunci cand se produce continut intr-un studio traditional cu un CCU, camera se imperecheaza cu unitatea de control Panasonic seria AK-UCU700/UCU710 recent lansata, care ofera toate punctele traditionale de conectivitate, alaturi de redundanta Dante si ST 2022-7. In plus, suporta o gama larga de protocoale, cum ar fi NDI® High Bandwidth, SRT, SMPTE ST 2110 si functionarea paralela a benzii de baza si IP.
UCX100 poate fi cuplat cu usurinta cu orice camera Panasonic, inclusiv camera PTZ AW-UE160, pentru a asigura o calitate de productie consecventa si coerenta.
Caracteristici principale
- Functionare independenta fara CCU
- Suporta 12G-SDI (x2), SMPTE ST 2110, NDI® High Bandwidth, SRT si altele
- Suporta redundanta retelei (SMPTE ST 2110)
- Simultan HDR/HLG (BT.2020) si SDR (BT.709)
- Rezolutie orizontala si verticala de 2.000 TVL
Mai multe informatii pe site-ul producatorului, panasonic.com. Recenzii utilizatori pe bhphotovideo.com.
GENERAL
Sursa de alimentare
DC 12 V (cand se utilizeaza o sursa de alimentare externa) AC 240 V, 50 Hz/60 Hz (AK-UCU710PSJ/ESJ/PJ/EJ, AK-UCU700PSJ/ESJ/PJ/EJ, AK-CFA100 in conexiune)
Consumul de energie
119 W (maxim, la conectarea la o sursa externa de 12 V si incluzand alimentarea dispozitivelor conectate extern) 360 W (maxim, cand AK-UCU710PSJ/ESJ/PJ/EJ, AK-UCU700PSJ/ESJ/PJ/EJ, AK-CFA100 este conectat si incluzand alimentarea dispozitivelor conectate extern)
Temperatura de functionare
-10 °C la 45 °C (Preincalzirea este necesara la o temperatura de 0 °C sau mai mica)
Umiditate de functionare
85% sau mai putin (umiditate relativa)
Temperatura de depozitare
-20 °C pana la 60 °C
Greutate
Aproximativ 4,5 kg (numai corpul, fara accesorii)
Dimensiuni
Numai corpul 157 mm x 267 mm x 371,5 mm (fara proeminente)
CAMERA UNIT
Dispozitiv de captare
19,29 milioane de pixeli, senzor MOS
Filtru optic
ND: CLAR, 1/2, 1/4, 1/16, 1/64 FX: CLEAR, CLEAR (OP*), CROSS, Diffusion, CAP * Optiune: Filtru HD Low Pass

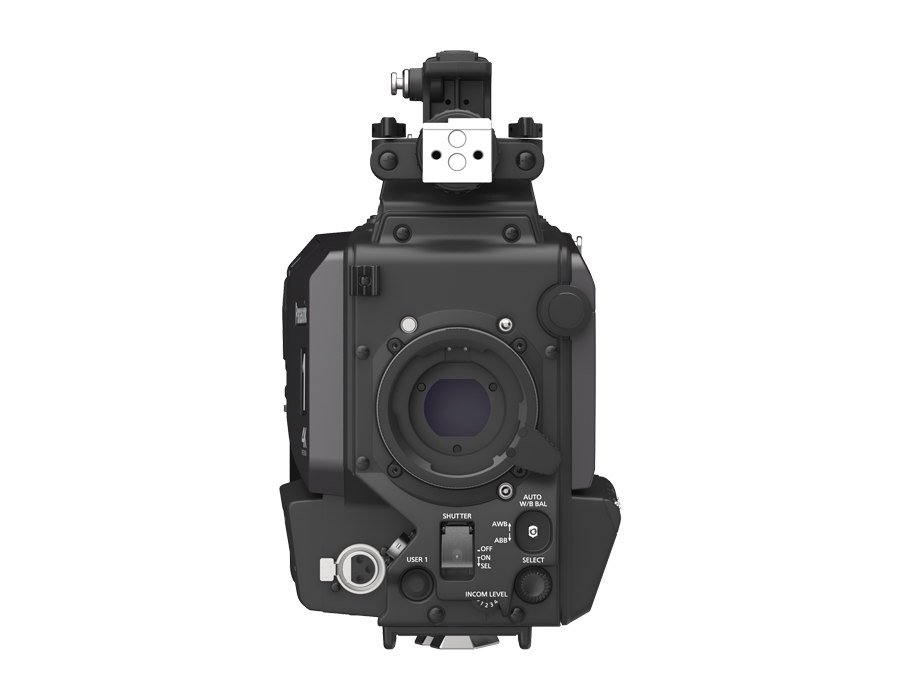

Montura obiectivului
Baioneta tip 2/3
Sensibilitate
Doua moduri de fotografiere [LOW LIGHT]: F10 (59.94 Hz)/F11 (50 Hz) [NORMAL]: F6 (59,94 Hz)/F7 (50 Hz) 2000 lx, 3200 K, cand reflectivitatea albului este de 89,9%
Raport semnal / zgomot
62 dB sau mai mare
Rezolutie orizontala
4K: 2000 linii TV sau mai mult (centru) HD: 1000 linii TV sau mai mult (centru)
Comutare castig
-6, -3, 0, 3, 6, 9, 12, 15, 18
Viteza obturatorului
[59.94i]/[59.94p]mode: 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 [29.97p]mod: 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 [23.98p]mod: 1/48, 1/50, 1/60, 1/96, 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 [50i]/[50p]mod: 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 [25p]mod: 1/48, 1/50, 1/60, 1/96, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000
Format sistem
3840 x 2160/59.94p/50p/29.97p/25p/23.98p 1920 x 1080/59.94p/50p/29.97p/25p/23.98p

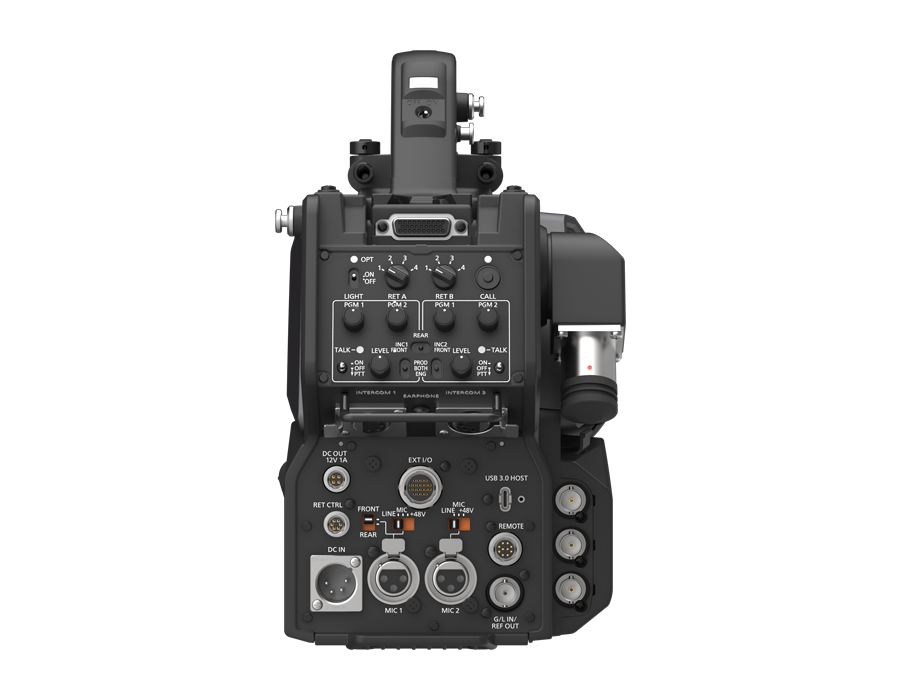

INTRARI / IESIRI VIDEO
Terminalul
BNC x 1 12G/3G/1.5G-SDI: 0.8 V[p-p], 75 Ω
Terminalul
BNC x 1 12G/3G/1.5G-SDI: 0,8 V[p-p], 75 Ω
Terminalul
BNC x 1 3G/1,5G-SDI: 0,8 V[p-p], 75 Ω
Terminalul <G/L IN/REF OUT>
BNC x 1 : Tri-level SYNC pr black burst : semnal negru fara burst
INTRARI / IESIRI AUDIO
Terminalul
XLR x 1, 3 pini / / comutabil Pentru , / comutabil : 0 dBu, +4 dBu selectie meniu disponibila : -60 dBu, -40 dBu, -20 dBu selectie meniu disponibila
Terminalul
XLR x 1, 3 pini / / comutabil : 0 dBu, +4 dBu selectie meniu disponibila : -60 dBu, -40 dBu, -20 dBu selectie meniu disponibila
Terminalul (fata)
XLR x 1, 3 pini Comutabil cu terminalul
INTERCOM
Terminalul
XLR x 1, 5 pini mama
Terminalul
XLR x 1, 5 pini mama
Terminalul
Mini jack stereo x 1, 3 pini
ALTE INTRARI / IESIRI
Terminalul
Conector optic compozit x 1
Terminal
12 pini x 1
Terminalul
20 pini x 1
Terminal (spate)
29 pini x 1
Terminalul
XLR x 1, 4 pini, DC 12 V
Terminalul
4 pini x 1
Terminalul
SFP28 x 1
Terminalul
SFP28 x 1
Terminalul [DC OUT 12V 2.5A]
2 pini x 1
Terminalul Build-up
20 pini x 1
Terminalul
6 pini x 1
Terminalul
20 pini x 1, DC 12 V, 0,5 A
Terminalul
10 pini x 1
Terminal
RJ-45 x 1
Terminal
Conector tip C (USB Power Delivery)
Panasonic AK-UCX100 4K HDR 12G-SDI Studio Camera; Port Cap; Garantie 24 luni
